KDJ大吨位电动卷扬机

发布时间:2017/05/24 点击量:
KDJ大吨位电动卷扬机产品介绍:
钢索的固定,卷筒电磁刹车,马达,高级轴承,齿轮箱,固定架组成可装于吊架,升降机,级钢梁上使用。
电动卷扬机部件说明:
钢索的固定:在卷筒上加一PT螺丝,比一般钢索固定方式多一层安全措施,可确实有效的防止钢
索脱落,并且具有非常好之强度及安全性。
卷筒传动方式:本结构系利用游星齿轮轴及传动片直接带动卷筒,可简单方便的更换钢索或调换钢索方向。
电磁刹车:采用DC电磁刹车器,选用高级刹车片,刹车片寿命特长。构结简单不须调整间隙。万一停
电时,电磁刹车立即自动刹车,绝不滑落,安全可靠。
齿轮箱:采用延性铸铁FCD-45铸造,延展性强,不易断裂,再经CNC电脑复合机加工,精度高,阻力小。
专用马达:采用E级绝缘,卷扬机专用正级马达,起动转矩大,惯性小,可长时间频繁使用。
高级轴承:齿轮箱内选用世界名牌高级全新轴承,轴承寿命长,阻力小,传动声音低。
传动齿:采用特殊高级钢材经热处理,结构坚实,内部套装无给油轴承,耐磨耐用寿命特长。
星齿:齿轮经热处理及高精度加工,具有独特之耐磨性,各齿轮均有轴承支持,紧固确实,效率高,强度为
一般齿轮数倍。
机体固定架:高级钢板经冲压一体成形之多用途固定架,可装于吊架,升降机,级钢梁上使用。
产品参数

大吨位电动卷扬机型号技术参数:

产品型号   2200E1 3200E1 3500E1 5000E1 10000E1
负荷量 kg 2200 3200 3500 5000 10000
速度 m/min 7-12.5      8.0-12 40735
电压  V Three Phase220/ 380/415/440/480
电机 kw 6 × 4 7.5 × 4 9 × 4 15 × 4 22 × 4
提升高度 m 97   140 192 235
频率 Hz 50
钢丝绳 фmm × m 16 × 100 18 × 100 18 ×143 22.4 × 200 32 × 250
净重 kg 450 500 550 1500 3000
工作制  S3-25% 20min
1小时启动次数  150 times/hmaximum starting frequency

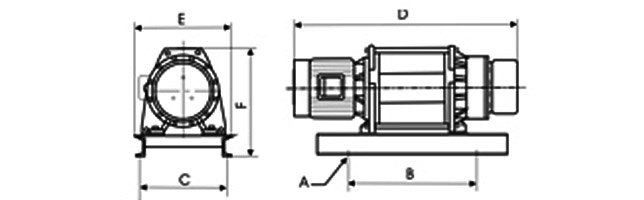

大吨位电动卷扬机尺寸技术参数:

符号 2200E1 3500E1 5000E1 10000E1
A 4-φ22  6- φ24
B 600 847 920 1600
C 499 680   1100
D 1160 1431 1860 2350
E 565 740   1200
F 658 860 905 1255
G 312 416 660 832
H ф178  ф310 ф450
